Hose connection
Om een aircoslang te koppelen aan de compressor, condensor of de droger zijn er slangkoppelingen. De slangkoppelingen die wij verkopen zijn geschikt voor transport, dus te monteren in de auto, vrachtauto, truck, trailer of aanhanger koeling. Deze zijn er in verschillende vormen en maten. Om de juiste te selecteren vind je aan de linker kant verschillende filters. Meer info over deze filter vind je onderaan deze pagina en kunt u naar toe navigeren met onderstaande linkjes:

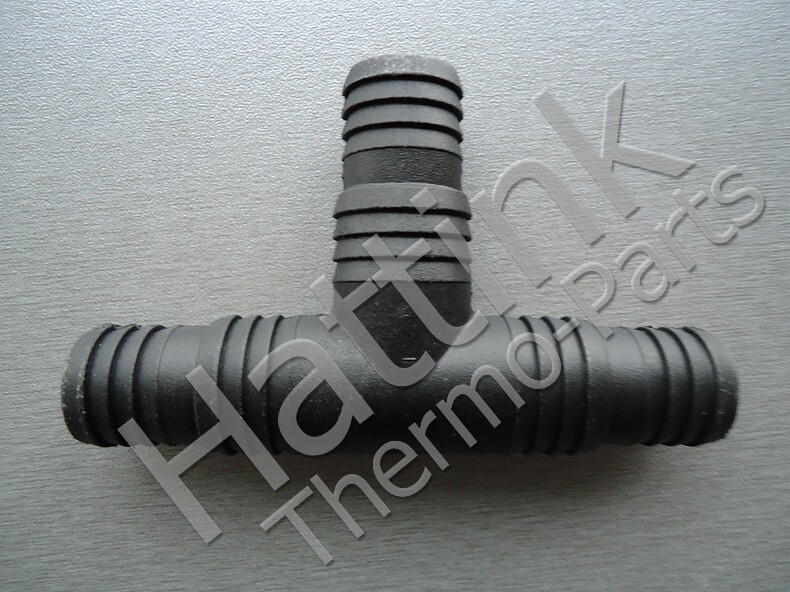

"T" Fitting for hot water hose dm.16-20 (2)
| Art. no. | AC-20290609 |
| Standard price | € 6.16 Excl. VAT |
| Online price | € 5.85 Excl. VAT € 7.08 incl. VAT |
| Stock | 2 piece(s) |
Fitting Hulse Flare G10 (59)
| Art. no. | AC-24910A410+ |
| Standard price | € 6.26 Excl. VAT |
| Online price | € 5.95 Excl. VAT € 7.20 incl. VAT |
| Stock | 1 piece(s) |

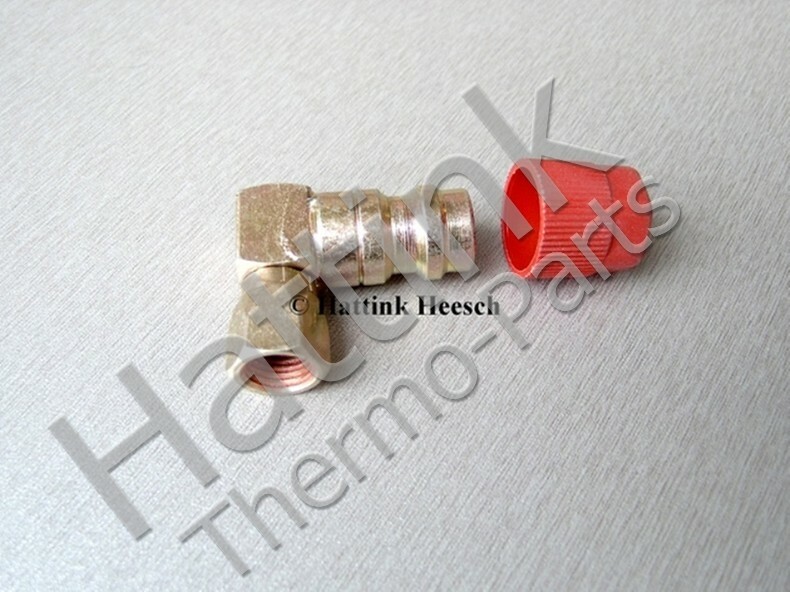

Retrofit 1/4 flare to R134a H.P. adapter 90° (79)
| Art. no. | AC-40460354 |
| Standard price | € 12.00 Excl. VAT |
| Online price | € 11.40 Excl. VAT € 13.79 incl. VAT |
| Stock | 1 piece(s) |

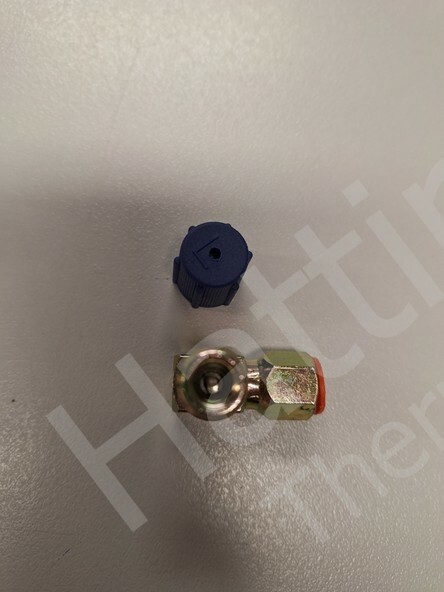

Retrofit flare to R134a L.P. adapter L.D. 90°
| Art. no. | AC-40460355 |
| Standard price | € 12.00 Excl. VAT |
| Online price | € 11.40 Excl. VAT € 13.79 incl. VAT |
| Stock | 1 piece(s) |

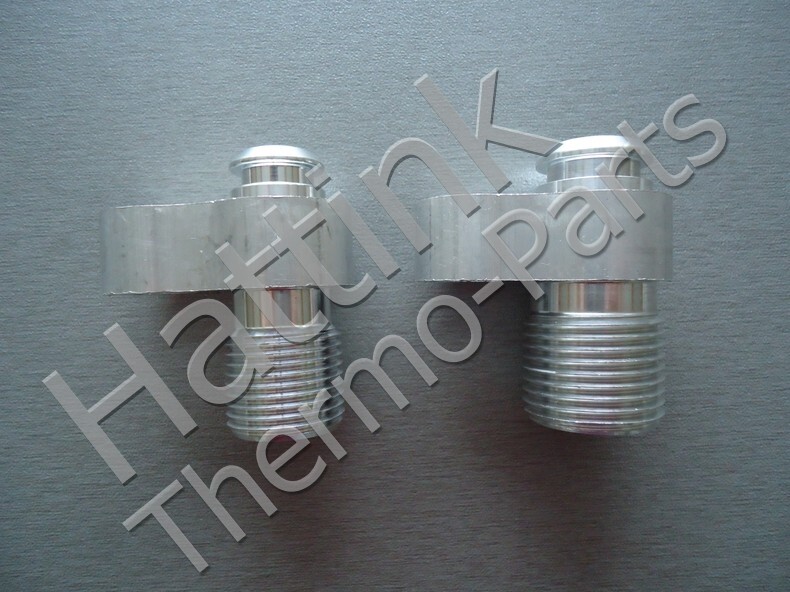

Adapter PAD R134 Denso -> O-Ring
| Art. no. | AC-40460565 |
| Standard price | € 23.72 Excl. VAT |
| Online price | € 22.53 Excl. VAT € 27.27 incl. VAT |
| Stock | 20 piece(s) |

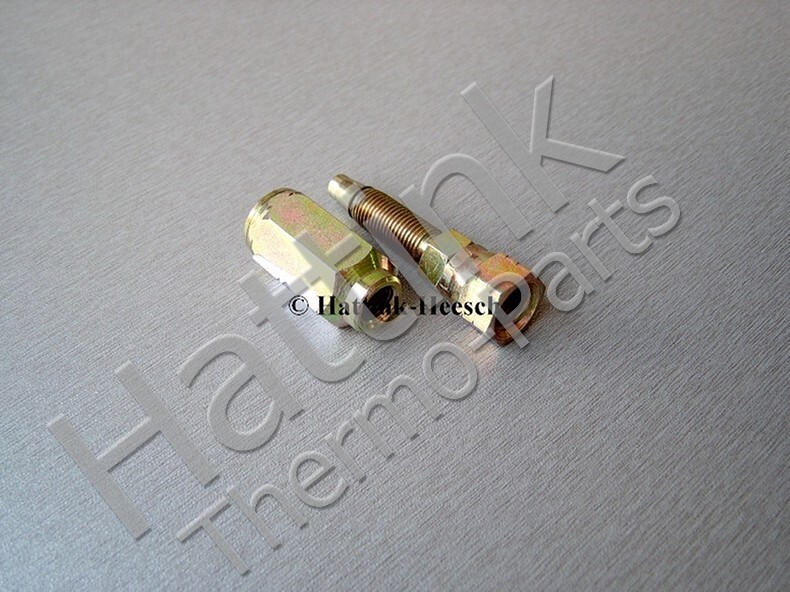

Screwfitting 1/4 FL. (55)
| Art. no. | AC-5824000R+ |
| Standard price | € 6.40 Excl. VAT |
| Online price | € 6.08 Excl. VAT € 7.36 incl. VAT |
| Stock | 5 piece(s) |

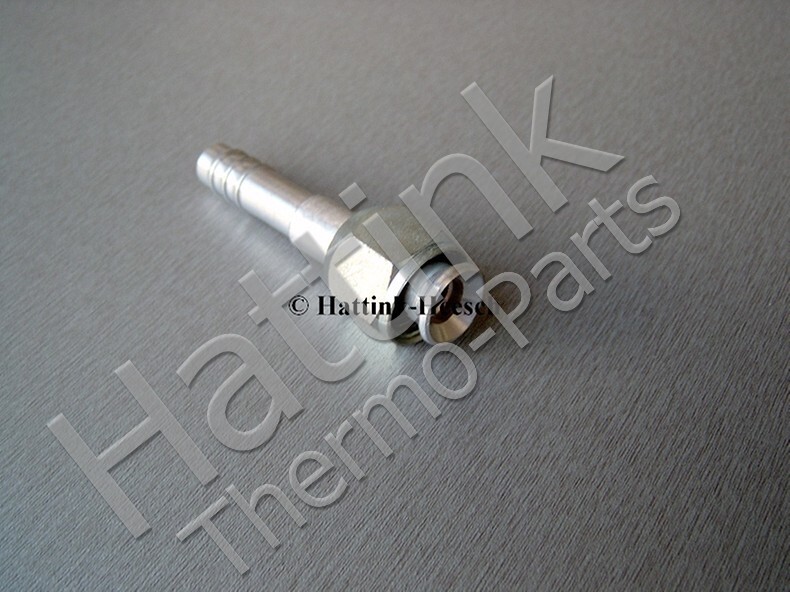

Fitting M.Crimp Flare (55)
| Art. no. | AC-600032NF+ |
| Standard price | € 2.40 Excl. VAT |
| Online price | € 2.28 Excl. VAT € 2.76 incl. VAT |
| Stock | 1 piece(s) |

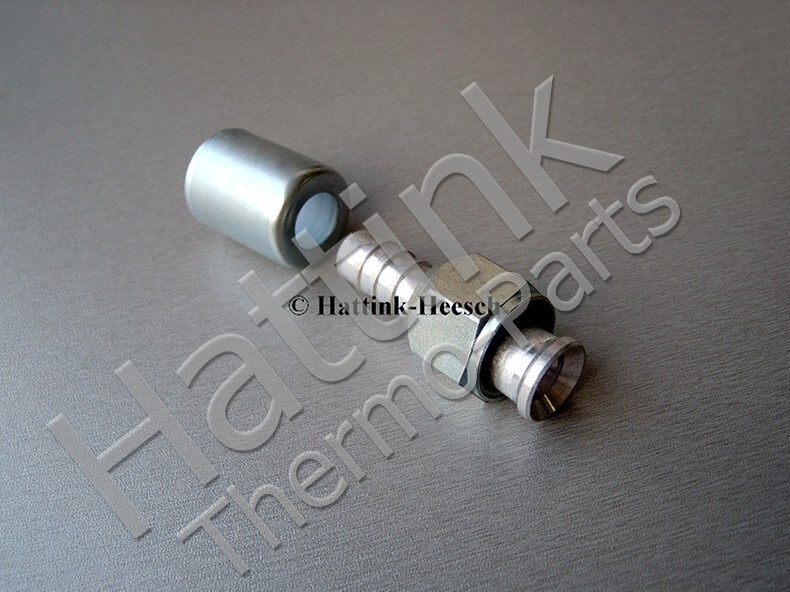

Fitting Krimp Flare (54)
| Art. no. | AC-600033NF+ |
| Standard price | € 2.40 Excl. VAT |
| Online price | € 2.28 Excl. VAT € 2.76 incl. VAT |
| Stock | 1 piece(s) |

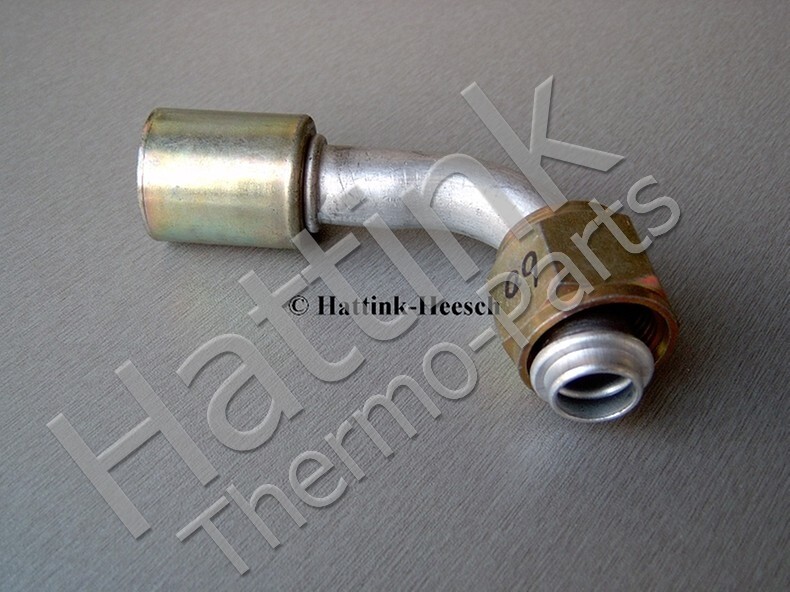

Fitting Crimp 0-ring 1"1/16 45° G12 (54)
| Art. no. | AC-600114+ |
| Standard price | € 3.20 Excl. VAT |
| Online price | € 3.04 Excl. VAT € 3.68 incl. VAT |
| Stock | 3 piece(s) |

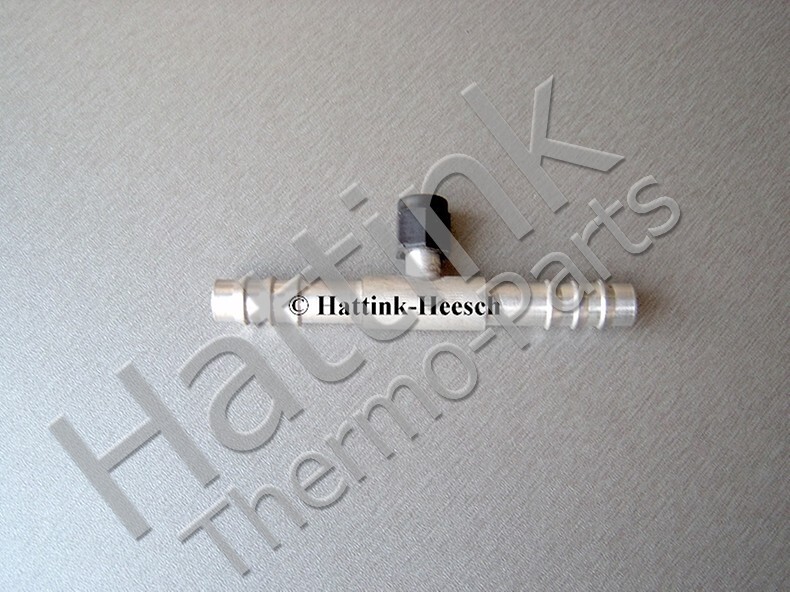

Fitting M.Crimp G8 180° With 1/4" Valve (54)
| Art. no. | AC-600432+ |
| Standard price | € 4.00 Excl. VAT |
| Online price | € 3.80 Excl. VAT € 4.60 incl. VAT |
| Stock | 1 piece(s) |

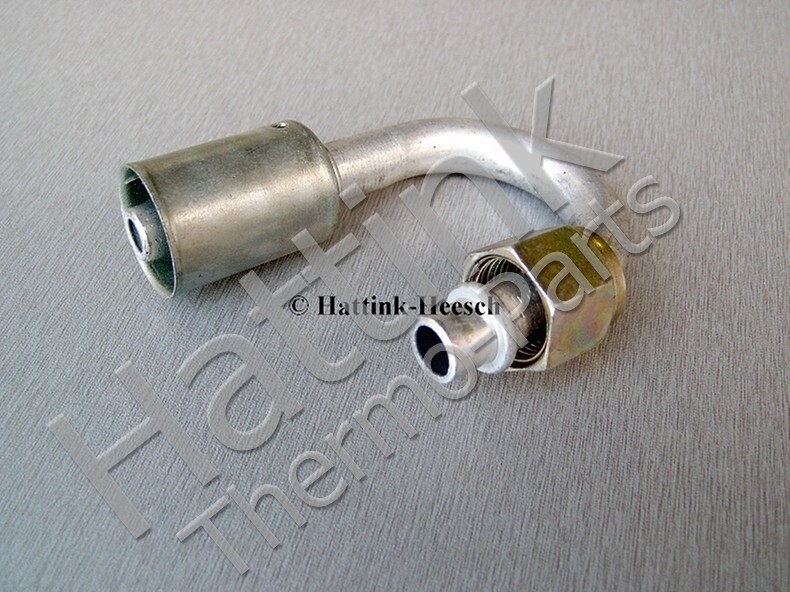

Fitting Crimp O-ring 180 G (54)
| Art. no. | AC-600502+ |
| Standard price | € 10.48 Excl. VAT |
| Online price | € 9.96 Excl. VAT € 12.05 incl. VAT |
| Stock | 1 piece(s) |

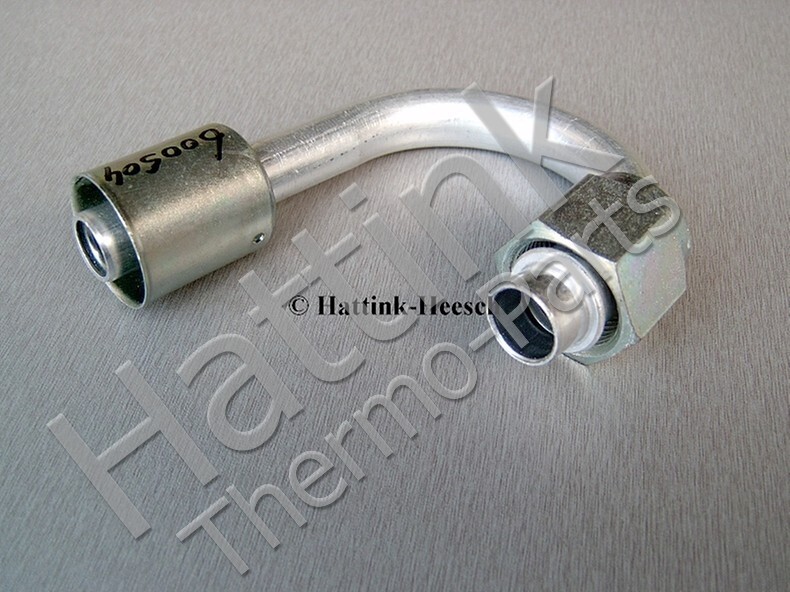

Fitting Crimp O-ring 180 G12 (54)
| Art. no. | AC-600504+ |
| Standard price | € 11.30 Excl. VAT |
| Online price | € 10.74 Excl. VAT € 12.99 incl. VAT |
| Stock | 1 piece(s) |
Er zijn verschillende merken slangen verkrijgbaar. Door de hoge drukken moeten deze perfect passen op de slangkoppelingen. De Frigoclic koppelingen zijn ontwikkeld voor Artic NK (Refrimaster) en Frigostar slangen.
Uitleg slangkoppeling type

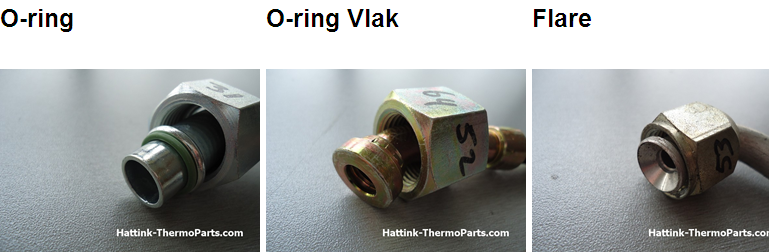

De afdichting van de slangkoppelingen aan de schroefzijde zijn in 3 categorie te in delen:
Uitleg slang koppeling maat

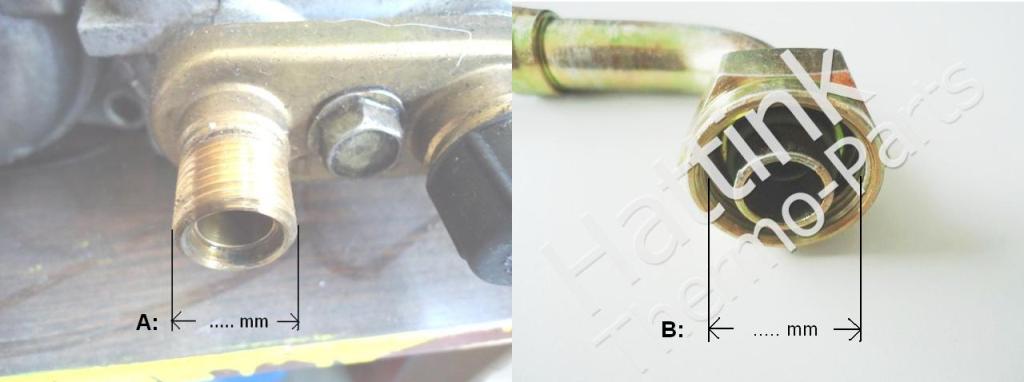

De grote van de slangkoppeling aan de schroefzijde is te meten bij het component waar de opgeschroeft wordt (a) of aan de slangkoppeling kant (b). De maten worden uiteindelijk uitgedrukt in engelse maten:
| Maat | Spoed | A | B |
| 9/16 | 18UNF | 14,4 | 12,9 |
| 5/8 | 18UNF | 15,9 | 14,5 |
| 11/16 | 16UN | 17,5 | 15,9 |
| 3/4 | 16UNF | 19,1 | 17,5 |
| 3/4 | 18UNS | 19,1 | 17,7 |
| 13/16 | 16UN | 20,6 | 19 |
| 7/8 | 14UNF | 22,2 | 20,4 |
| 7/8 | 18UNS | 22,2 | 20,8 |
| 1 | 14UNF | 25,4 | 23,3 |
| 1 1/16 | 14UN | 27 | 25,4 |
| 1 3/16 | 12UN | 30,2 | 28,6 |
Uitleg hoek

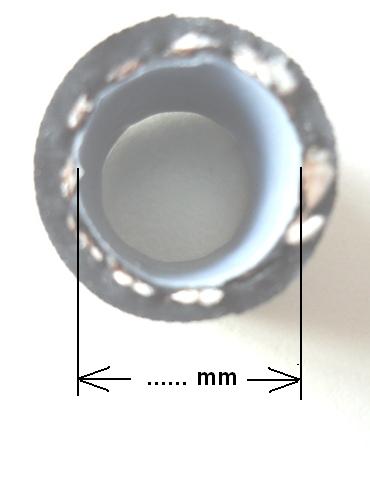

Uitleg slangmaat

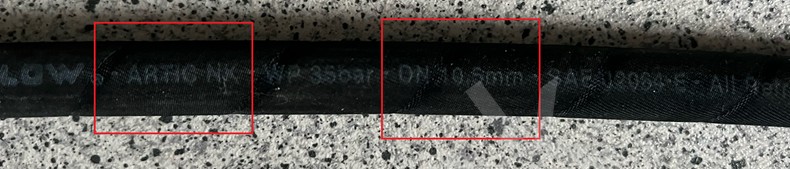

De koppeling is afhankelijk van de binnenmaat van de slang. Frigoclic heeft daar een vaste maatvoering voor en die zijn te gebruiken op ArticNK (Refri-Master) en Frigomaster. Deze slangen hebben wel een andere buitenmaat,dus hier zijn andere slangklemmen voor nodig. De binnenmaat van de slang zal ook altijd op de slang staan op meedere plekken (hopelijk is deze nog te lezen)
| G-maat | Engelse maat | Binnenmaat | Buitenmaat ArticNK |
| G6 | 5/16 | 8mm | 12,7mm |
| G8 | 13/32 | 10,5mm | 16mm |
| G10 | 1/2 | 13mm | 18,1mm |
| G12 | 5/8 | 16mm | 21,7mm |
